iUPS-DD高出力直流 UPS(無停電電源装置）

iUPS-DD高出力直流 UPS(無停電電源装置） - 画像 (2)

iUPS-DD高出力直流 UPS(無停電電源装置） - 画像 (3)

iUPS-DD高出力直流 UPS(無停電電源装置）

保証　1年

型番	容量	入力	出力	サイズ
iUPS-DD1205	44.4wh (特別仕様88.8WH)	DC12V/6A　DC5.5*2.1ｍｍ	DC 12.5V 5A　DC5.5*2.1ｍｍ	13712444mm

iUPS-DD2403	44.4wh (特別仕様88.8WH)	DC24V/4A　　DC5.5*2.1ｍｍ	DC　24V 3A　DC5.5*2.1ｍｍ	13712444mm

ユーザマニュアル　ダウンロード

カテゴリー: 電源設備タグ: UPS, 電源

説明

説明

瞬低・停電発生時にDC12V/24V機器をバックアップ

12V 5A / 24V 3A (44.4WH又は88.8WH)のパワフル仕様で、停電保持時間30分以上達成（定格最大電流時）。
通信機器や防犯カメラ、無線機器、放送機器等などの電源として最適です。

特徴

市販の12V ACアダプタから充電できる
サイズは小さくて出力がパワフル
一定の充電電流で停電復旧後に優先的に負荷に電流を配分する

電気仕様

1、入力
				最小	定格		最大	単位
1.1	入力電圧(DC)			–	12		–	V
1.2	入力電圧範囲 (DC)			11.1	12		14.5	V
1.3	充電変換効率			–	≥85%		–	–
1.4	入力電流			–	5.55		6	A
1.5	充電電流			–	550		–	mA
2、出力
				最小	典型		最大	単位
2.1	出力電圧			10.8	12.5		12.8	V
2.2	出力リップル電圧			–	0.1		–	V
2.3	出力電流			–	5		–	A
2.4	出力過電流保護閾値			–	5.5		–	A
2.5	出力変換効率			–	85		–	%
3、リチウムイオン電池保護
	項目	符号	内容			値
3.1	過充電	V_DET1	過充電保護開始電圧			12.6±0.025V
		tV_DET1	保護動作までの時間			1000ms
		V_REL1	過充電保護解除電圧			12.1±0.025V
3.2	過放電	V_DET2	過放電保護開始電圧			9.1±0.1V
		tV_DET2	保護動作までの時間			82nS
3.3	過電流	V_DET3	過電流保護開始電圧			0.0375±0.025V
		I_DP	保護電流上限			12.5A
		tV_DET3	保護動作までの時間			5～15ms
			保護解除条件			負荷断路
3.4	短絡		保護開始条件			外部負荷短絡
		T_SHORT	保護動作までの時間			≤12us
			保護解除条件			外部短絡解除
3.5	内部抵抗	R_DS	主回路導通抵抗			V_C=11.1V、R_DS≤60mΩ
4、待機電流
4.1	待機电流	I_DD				I_DD≤30.0μA

使用周囲温度/湿度　0～+55℃/10～90%RH（無結露）

保管周囲温度/湿度　-20～+55℃/10～90%RH（無結露）

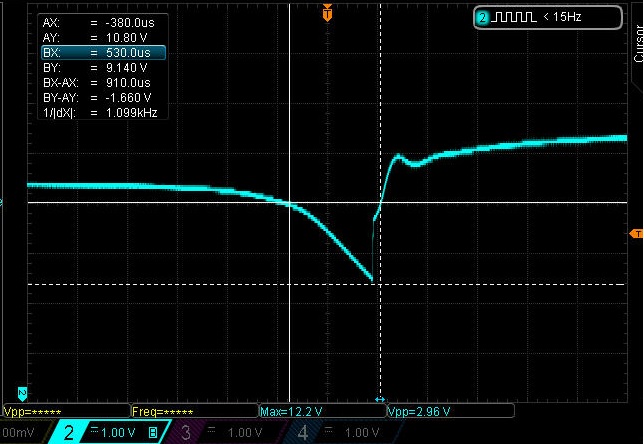

バックアップ移行時の入出力電圧タイムチャート
